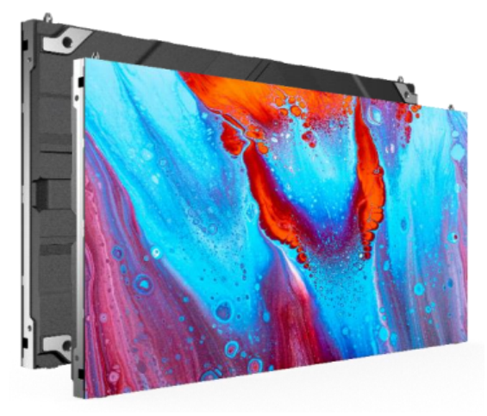

MODULE

C-Series

삼익전자는 초저미리 피치 적용할 수 있는 COB 제품을 보유 중이며, 관제센터, 컨트롤룸, 회의실 등, 현장 여건 및 고객의 사용 계획에 부합되는 최상의 솔루션을 제공해 드립니다. "COB"는 "Chip on Board"의 약자로, 칩이 PCB 기판위에 직접 결합되고 매체를 통해 기판의 구동부품과 연결됩니다. 다른 일반 SMD chip과 비교시, 기밀성, 내충격성, 내부식성, 생활방수 등, 더 조밀한 피치 제품 적용에 장점을 가지고 있습니다.

Specifications
P0.7 P0.9 P1.2 P1.5
Pixel pitch(mm) 0.78 0.9375 1.25 1.5625
LED Type Full flip chip on board (COB)
Cabinet size (mm) 600 x 337.5
Cabinet resolution 768 x 432 640 x 360 480 x 270 384 x 216
Cabinet material Diecasting aluminum
weight (kg/pc) 6
Voltage 100~240
Brightness 600/1200
viewing angle 170/170
Grayscale (bit) 14~20
Refresh rate 3840
Contrast ratio 10000:1
Color temperature 2000~10000
Serviceability Front
Ip rating 60
  • 높은 Contrast Ratio 10000 :1, 더욱 선명한 화질 구현
  • 고해상도 스크린의 전체 화면 및 분할 화면 등 다이나믹한 영상 표출
  • 베젤없는 균일한 스크린과 휘도 및 색온도 조정, 광가시각 표출 등 관람객 위한 최상의 시인성제공
  • 전체 전면 유지보수 : 스크린 후면 공간 최소화
  • 양방향 신호 전송 백업으로 이상발생 대비하여 최상의 운영성 제공
  • 전면 코팅 처리 통한 기밀성, 내충격성, 내부식성, 생활 방수 기능 제공

  화면 경계선과 얼룩이 없는 깨끗한 화면

알루미늄 다이캐스팅 캐비닛의 견고한 결한 장치 및 후면부 볼트홀 조정을 통한 개별 모듈의 미세한 높낮이 조정으로, 모듈 및 캐비닛간의 경계선 발생을 최소화하여 최상의 화면품질을 구현합니다.

경계선
경계선에 의한 분리된 영상 재현 경계선이 없는 일체감 있는 영상 재현

 고화질 화면 표출

엄선된 LED 소자(휘도, 색도)의 사용과 高 컬러계조(16BIT)제어로
어느 환경에서나 최상의 고선명, 고화질 화면을 제공합니다.

低 컬러계조(12~14BIT) 적용 화면 高 컬러계조(16BIT) 적용 화면

  초고속 화면 표출

초당 1,920 ~ 3,840hz 이상의 초고속 화면 표출로 잔상이나 플리커 없는 최상의 화면 품질을 제공합니다.

초고속 화면기술 적용 전 초고속 화면기술 적용 후

  최상의 운영 안정성

제어기 이중화 구성, 신호 전송 이중화(Redundancy), 파워백업으로 이상발생에 대비하여, 365일 무중단 운영이 가능합니다.

Main
signal
메인신호 차단시 자동으로
백업신호 전송(화면표출 에러 방지)
Backup
signal
LED Screen

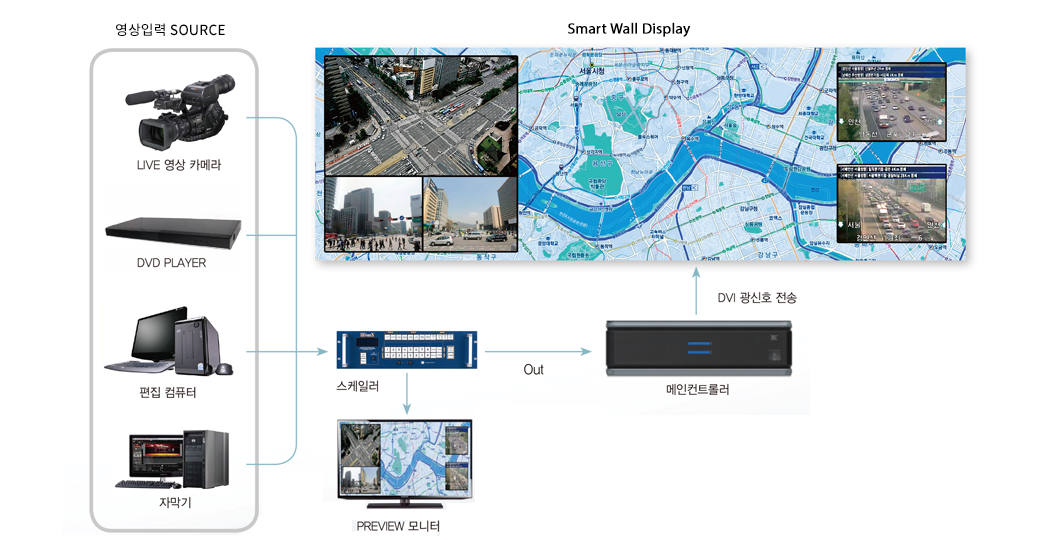

  시스템 구성도
